SuperJack Accessoires

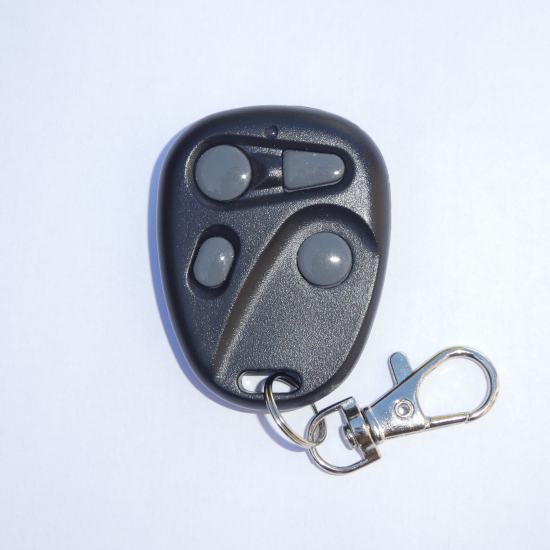

4-kanaals handzender voor de SuperJack en EasyJack hekopeners en SuperJack ondergrondse vanaf 2014 (m.u.v. oudere SuperJack UG en de oudere SuperJack 400II modellen)

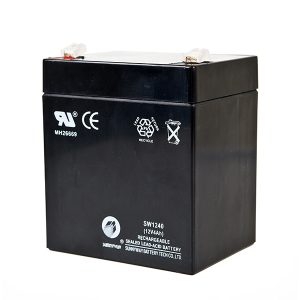

De backup batterij voor de SuperJack en EasyJack hekopeners zorgt voor een ongestoorde werken in geval van een stroomstoring. De backup batterij is standaard meegeleverd met de SuperJack hekopener, voor de EasyJack is deze batterij als uitbreidingsoptie te bestellen. De batterij/accu zorgt ervoor dat in geval van stroomuitval de opener gewoon blijft werken en kan ca. 12 keer open/dicht gedaan worden met deze batterij/accu.De bedrading om deze op de printplaat aan te sluiten is standaard in de controlbox aanwezig en de batterij wordt automatisch opgeladen zolang de netspanning aanwezig is.

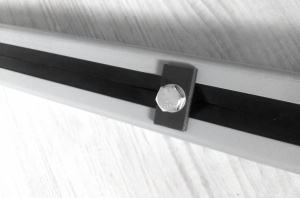

De afstandhouders dienen geschroefd te worden op de behuizing van de actuator om de loopafmeting van de pin op de spindel te begrenzen.   Zodoende heeft u geen (eind)stoppers nodig om de actuators te laten stoppen. Het plaatje met de schoefdraad aan de binnenzijde van de behuizing van de actuator plaatsen, en het andere plaatje ( met groter gat) aan de bovenzijde plaatsen, de 2 plaatjes met de bout stevig aan elkaar vastzetten.  Als het binnenste plaatje bij het schroeven meedraait, kunt u deze met behulp van b.v. een schroevendraaier, die u er tegenaan zet en deze vastzet tussen de schroefdraad van de spindel, in de juiste stand houden.  Belangrijk:  de pin op de spindel dient in ieder geval 20 cm te kunnen lopen, als de pin minder dan 20 cm loopt geeft deze geen bericht aan de andere actuator om te starten. Als bij u de loopafmeting minder is dan 20 cm dient u de ophangingen bij de paal/muurtje zodanig te wijzigen, dat de loopafmeting vergroot wordt. zie hiervoor de A en de B maten in de handleiding van de hekopener.

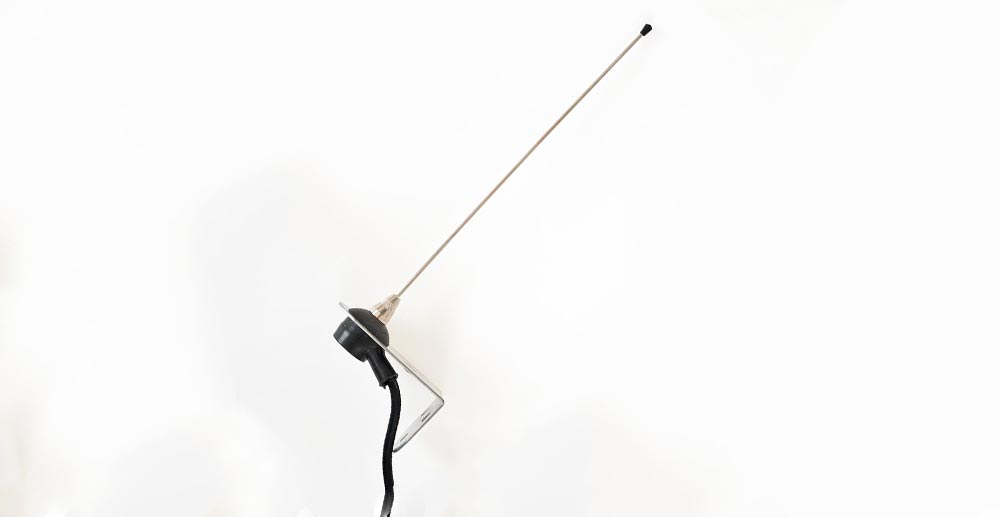

Standaard is op de printplaat van de EasyJack/SuperJack een "korte" antennedraad aangebracht. Deze heeft een bereik van ca. 10-20 meter. Mocht u een groter bereik wensen, dan kunt u een extra antenne bestellen. Het bereik wordt dan, afhankelijk van de plaatselijke omstandigheden ca. 50 meter, wij adviseren echter altijd dat u het hek/garagedeuren moet kunnen zien als u ze laat bewegen. Beknopte uitleg voor montage: Als u de antenne aanbrengt dient u de bestaande antenne te verwijderen. De antenne aanbrengen in de daarvoor bestemde openingen op de printplaat. De antenne heeft een binnenkern en een buitenkern als ook een mantel. De binnenkern aanbrengen op de printplaat waar ANT staat, de buitenkern aanbrengen in de GND aansluiting. De buitenste mantel is voor bescherming en ter voorkoming van invloeden van atmosferische aard. NB: de op de afbeeldingen getoonde antennes zijn de antennes die nu door SuperJack worden verkocht. Er is er 1 met een magnetisch voetje en 1 die vast geschroefd kan worden. Mocht u voorkeur hebben voor 1 van beide, laat het ons weten per e-mail. We kunnen niet garanderen dat die antenne dan overigens ook leverbaar is.

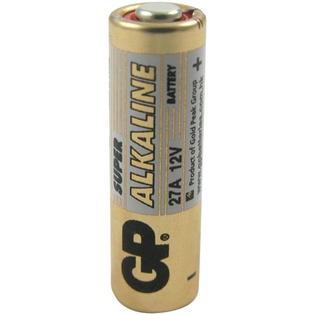

Deze batterij is geschikt voor de SuperJack en EasyJack handzender. Mocht u bij uw fotowinkel of elektrozaak niet de maat MN27 kunnen kopen dan kunt u ook bij ons terecht. Specificaties Alkaline batterij MN27 Merk: Duracell (Security) Spanning: 12V Capaciteit: 18mAh Afmeting: Ø 7,7 x 28,5 mm Deze kleine 12V batterij komt veel voor. Je vindt de MN27 batterij onder meer in afstandsbedieningen zoals ons EasyJack en SuperJack handzenders, alarmsystemen en autosleutels.   MN27 equivalent Deze batterij is ook bekend als en/of vervanger voor G27A, MN27, GP27A, A27, L828, EL812, EL-812, CA22 en Bronica B-1

Controlbox met printplaat ter vervanging van uw huidige controlbox en printplaat indien deze defect is geraakt. De controlbox is voorzien van de 230V voeding en aansluitsnoeren voor een eventuele noodbatterij. De controlbox heeft een waterdichte rubber afdichtingsstrip, dus denkt u bij montage aan het goed afdichten (geen vuil/zand ertussen). Control box inclusief P514 printplaat en trafo. Deze control box kan gebruikt worden om de SJ SW101, SW201, SW501 en SW6010 aan te sturen.De handzenders SJ A801, A841 en A806 werken op deze control box.Deze controlbox is o.a. de opvolger van de SJ P024 en SJ P023 control box

Controlbox ZONDER de printplaat (besturingssysteem- zie hiervoor printplaat EasyJack). Maar WEL met transformator! De controlbox heeft een waterdichte rubber afdichtingsstrip, dus denkt u bij montage aan het goed afdichten ( geen vuil/zand ertussen). De SJ P040 is een lege Controlbox voor hekopeners SJ SW 101/201/501. De controlbox bevat de transformator (220 V naar 12 V en bij de ondergrondse opener ook naar 24 V) De batterij kan er desgewenst in geplaatst worden, de aansluitsnoertjes zijn standaard aanwezig.

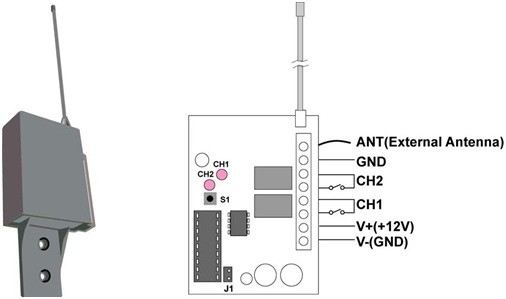

Dubbelkanaalsontvanger waardoor u een SuperJack opener en een ander apparaat (bijvoorbeeld een Chamberlain opener) met de zelfde handzender kunt bedienen. Met deze ontvanger kunt u ook het aantal te gebruiken handzenders op uw SuperJack hekopener uibreiden tot 38 stuks (standaard zijn er 8 handzenders mogelijk om te koppelen aan de printplaat.) U kunt uw garagedeuropener hiermee bijvoorbeeld met de zelfde handzender openen als uw hek etc.) optioneel kunt u meerdere handzenders (SuperJack/EasyJack handzenders) meebestellen.   FEATURE:Enable Relay Control by RF Remote Rolling Code Bi-channel RF Learning & Operation Partial Code Deletion or Replacement Specificaties Model Additional Receiver Frequency 433.92 MHz Input 12V DC Consumption 15mA standby Sensibility >-103dBm(@S/N=17dB, m=100%) Size 132 x 30 x 67 mm Weight 105g Channel Number 2 ( CH1 & CH2 ) Memory Cells 30max.( CH1 + CH2 )

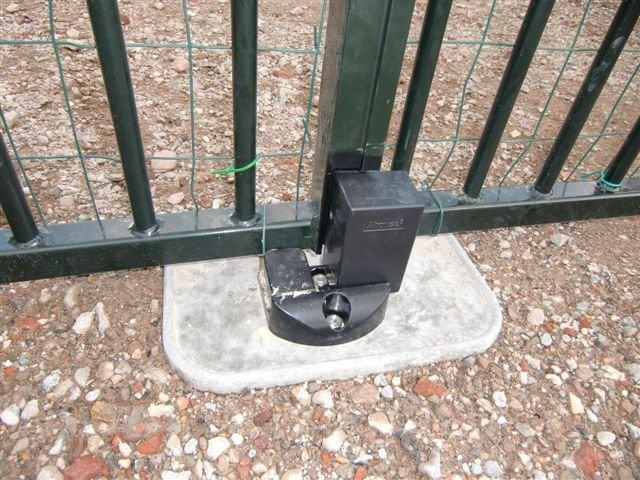

Met dit elektromagnetisch slot (24V) en deze stopper maakt u uw EasyJack of SuperJack hekopener extra inbraakwerend. Het slot kan aan een stalen hek gelast worden of geschroefd aan een houten hek. Een slot is niet direkt noodzakelijk, want de motoren werken m.b.v. een spindel en de spindel is in feite het slot, maar voor extra zekerheid kunt u ook nog het slot monteren. Er valt een pal (onderzijde) in de stopper  zodat het hek ook niet kan klapperen in de wind. De SuperJack vleugelhekopener is standaard voorzien van dit elektromagnetisch slot. Dit slot is geschikt voor naar binnen draaiende deuren, poorten en hekken. De sleutel zit rechts. Heeft u een naar buiten draaiend hek, kiest u dan voor een van de andere sloten. De output van de printplaat van de hekopener is 12V. Daarmee is dit slot dat geschikt is voor 24V wel goed te gebruiken.

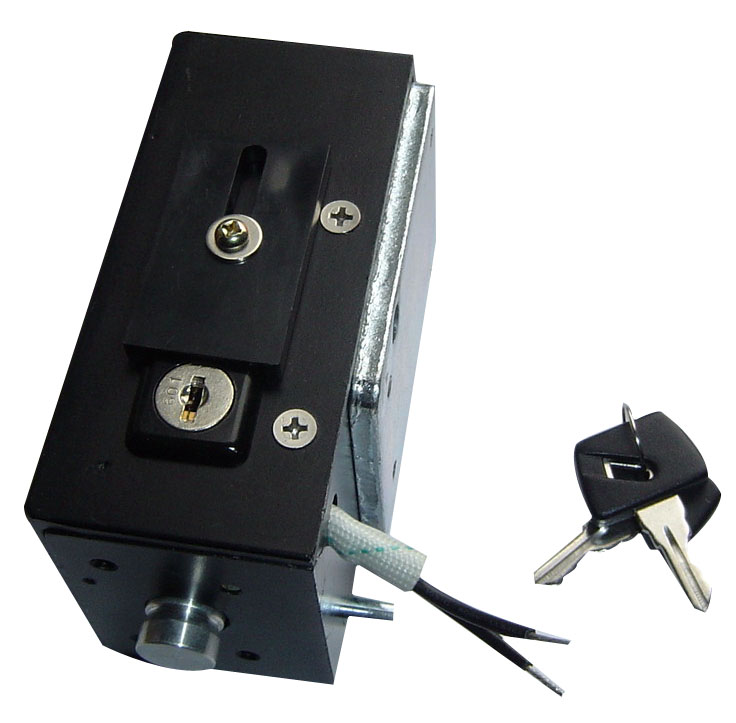

Met dit elektromagnetisch slot (24V) maakt u uw EasyJack of SuperJack hekopener extra inbraakwerend. Het slot kan aan een stalen hek gelast worden of geschroefd aan een houten hek. Een slot is niet direct noodzakelijk, want de motoren werken m.b.v. een spindel en de spindel is in feite het slot, maar voor extra zekerheid kunt u ook nog het slot monteren. Er valt een pal (onderzijde) in de stopper (zie accessoire "stopper") zodat het hek ook niet kan klapperen in de wind. De SuperJack vleugelhekopener is standaard voorzien van dit elektromagnetisch slot. Dit slot is geschikt voor naar binnen draaiende deuren, poorten en hekken. Indien u een naar buiten draaiende beweging heeft dan moet u een anders slot bestellen. Er zijn 2 uitvoeringen van het naar buiten draaiende slot, 1x met de sleutel links (SJ-840) en 1x met de sleutel rechts (SJ-839) De output van de printplaat van de hekopener is 12V. Daarmee is dit slot dat geschikt is voor 24V wel goed te gebruiken.

Deze afstandsbediening is geschikt voor de SuperJack UG (underground) van voor 2014. Deze handzender is ook de handzender voor de oude versie van SuperJack bovengrondse openers, de SuperJack 400 II

Handzender voor de SuperJack en EasyJack hekopeners en SuperJack ondergrondse vanaf 2014 (m.u.v. oudere SuperJack UG en de oudere SuperJack 400II modellen)

Het horizontale slot is een goede oplossing wanneer u uw poort of deuren goed en stevig wilt vergrendelen. De bediening van het slot gaat via een puls vanaf de controlbox van uw opener nadat u op de knop om te openen heeft gedrukt.

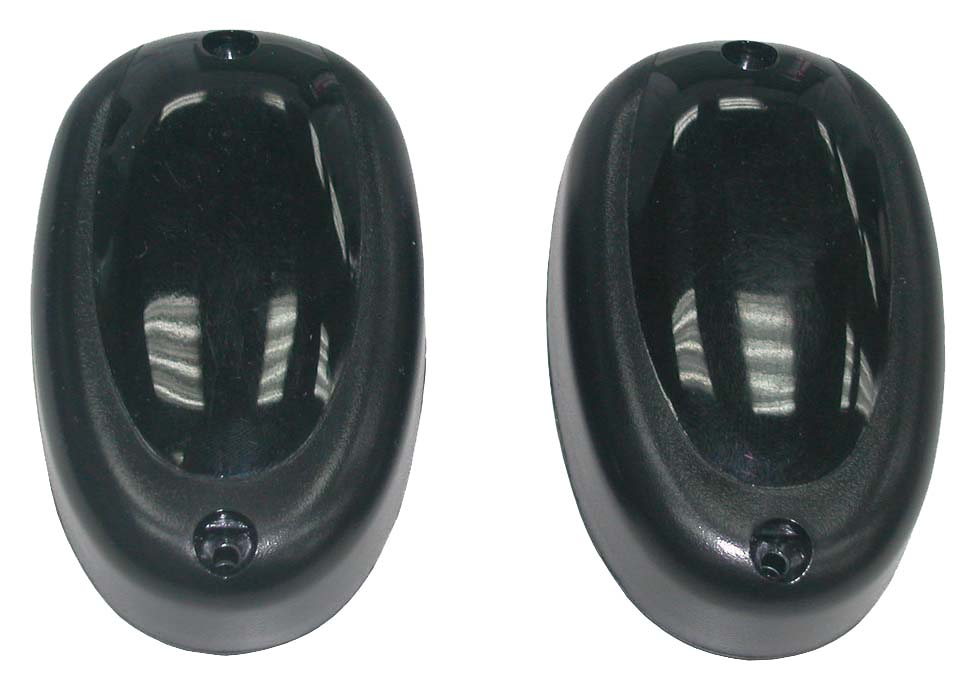

De set fotocellen dient ter beveiliging bij het sluiten/opener van uw hek vleugels/garagedeuren en blokkeert de aandrijving van de deuren zolang er zich een object binnen het bereik van de infraroodstraal bevindt (de straal is onderbroken). Beknopte instructie Bepaal een geschikte plaats voor de fotocellen op de beide palen. De fotocellen dienen recht tegenover elkaar uitgelijnd te zijn. Zorg ervoor dat uw hek vleugels niet voor de fotocellen langslopen en verhinderen dat de cellen elkaar zien. Zorg ervoor dat de zon niet pal in de cellen kan schijnen, gebeurt dit wel, dan dient u een kapje aan te brengen om dit te voorkomen.

De printplaat is het besturingssysteem voor de EasyJack automatische hek/garagedeuropener. Indien uw printplaat onverhoopt getroffen wordt door overspanning (blikseminslag, inductiespanning, problemen met het stroomnet) of door onjuiste aansluiting defect gaat, dan kunt u ervoor kiezen alleen de printplaat te vervangen. De printplaat heeft 2 zekeringen ( ieder 10 Amp) Op de printplaat kunt u alles aansluiten en ook de handzenders "matchen" ( zie hiervoor de aparte manual Installatie handzenders)De printplaat werkt ook zonder een batterij, dus hoeft u niet aan te sluiten, echter in geval van stroomuitval is het wel aan te bevelen om een back-up batterij te hebben.Bij de levering van de set zijn de aansluitsnoertjes voor de batterij bijgevoegd.

Voor het RFID bedieningspaneel kunnen extra RFID kaarten worden aangeschaft. Wij leveren de RFID kaarten los per stuk of in sets van 5 stuks.  Deze RFID kaarten kunt u zelf programmeren en toewijzen aan gebruikers. Via het sleutelloos bedieningspaneel kunt u exact volgen welke gebruikers op welke tijdstippen uw hek hebben geopend.

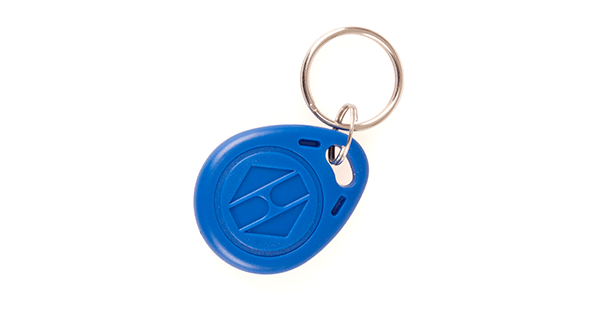

Voor het RFID bedieningspaneel kunnen extra RFID tags worden aangeschaft. Wij leveren de RFID tags per stuk in willekeurige kleuren Deze RFID tag kunt u zelf programmeren en toewijzen aan gebruikers. Via het sleutelloos bedieningspaneel kunt u exact volgen welke gebruikers op welke tijdstippen uw hek hebben geopend.

Deze set heeft tal van mogelijkheden om de motoren schroefbaar te kunnen aanbrengen (lassen is dus niet nodig).  Een bijkomend voordeel is, dat de maatvoering flexibel is, dus kunt u de A en de B maten (zie hiervoor de handleiding) flexibel op de juiste standen te krijgen. De BMH bestaat dus uit een flexibel gedeelte, wat u aan de muur/penant/paal bevestigt en een vast T gedeelte, wat u aan de hekvleugel(s) of deuren schroeft. Deze schroefset is geschikt voor 2 hekvleugels of 2 deuren. Gemaakt van stevig metaal dat met een antiroest coating is behandeld.

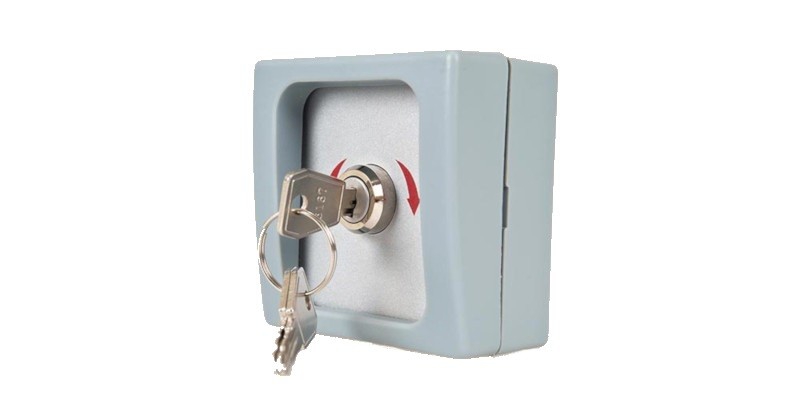

Met de sleutelschakelaar kunt u uw hekvleugel elektrisch bedienen d.m.v. een sleutel. Wij leveren standaard een opbouwversie met 2 sleutels, een inbouwversie is ook mogelijk. De sleutelschakelaar toe te passen bij de: EasyJack automatische vleugelhekopener SuperJack automatische vleugelhekopener UG ondergrondse automatische hekopener voor vleugelhekken SuperJack automatische hekopener voor schuifhekken. Aan de achterzijde van deze sleutelschakelaar zijn de aansluitingen voor de bedrading naar de printplaat van de betreffende opener.

Ter vervanging van het grote witte kunststof tandwiel in de SuperJack UG ondergrondse hekopeners is een stalen tandwiel beschikbaar.

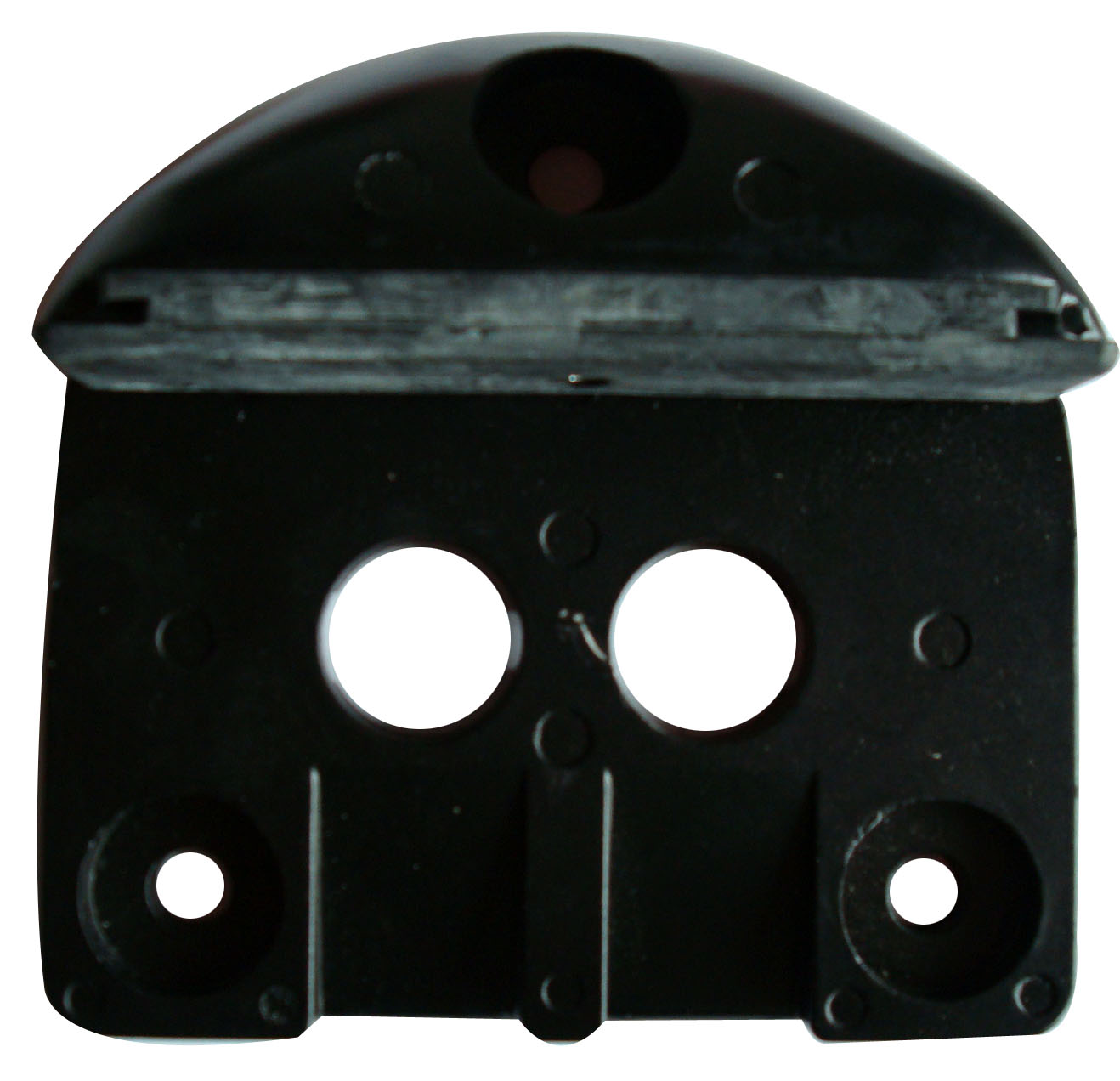

Deze stopper wordt in de grond geplaatst en beide delen van het hek / garagedeuren lopen er tegen aan indien het hek/de deuren in gesloten toestand geplaatst worden. De motoren slaan af indien de deuren tegen de stopper aan lopen. Aangezien de motoren onder spanning staan voorkomt deze stopper dat uw hek/garagedeuren gaan "klapperen". De stopper wordt standaard meegeleverd met de SuperJack vleugelhekopener. Het is als accessoire beschikbaar voor de EasyJack vleugelhekopener.

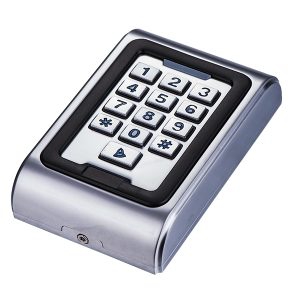

De SuperJack SJ A874 draadloos codeslot met RFID kaart en deurbelknop is een geavanceerde en zeer robuuste bedrade toegangscontrole unit. De unit is weerbestendig, vandalisme bestendig, en gemaakt van een gegalvaniseerde zinklegering. De elektronica zijn goed ingesloten zodat de unit waterproof is conform IP68. Er zijn 2.000 geheugenplaatsen beschikbaar voor kaart, 4-cijferige PIN of kaart plus PIN toegang. De ingebouwde kaartlezer ondersteunt 125Khz EM kaarten en 13,56Mhz Mifare kaarten. De SJ A874 heeft veel extra mogelijkheden zoals een verlicht toetsenbord en Wiegand output. Eigenschappen Waterproef, conform IP68 Sterke, gegalvaniseerde zinklegering kast, vandalisme bestendig Volledig programmeerbare via het toetsenbord 2000 gebruikers, ondersteunt Card, PIN, Card + PIN Kan als zelfstandig toetsenbord gebruikt worden Verlicht toetsenbord Wiegand 26 input voor aansluiting op externe kaartlezer Wiegand 26 output voor aansluiting op een controller Instelbare Deur uitgang tijd, Alarm tijd, Deur Open tijd Laag stroomverbruik (30mA) Snelle werking, <20ms met 2.000 gebruikers Eenvoudig te installeren en te programmeren Ingebouwde lichtgevoelige sensor voor sabotage beveiliging Ingebouwde zoemer Rode, gele en groene LEDs

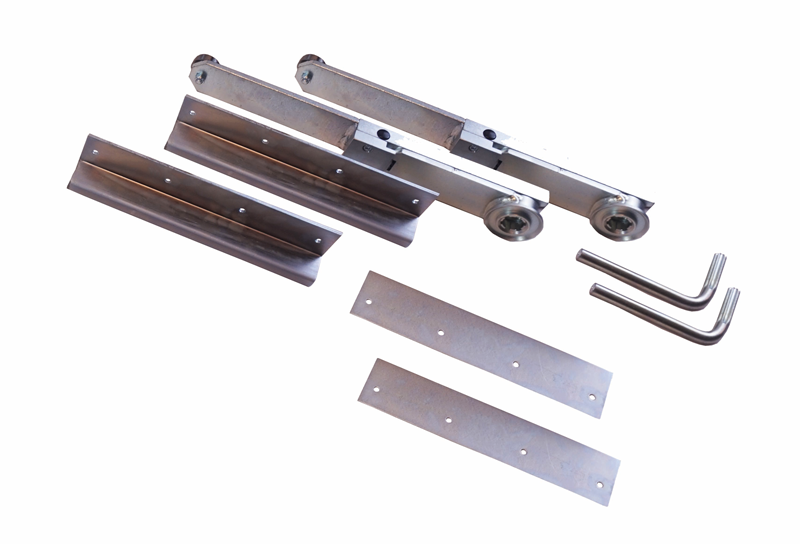

Met deze uitbreidingskit kunt u de ondergrondse hekopener SW31000 naast de hekdeur ipv onder de hekdeur plaatsen. Dit is vooral handig voor montage op een bestaand hek waarbij het niet meer mogelijk is om de motoren onder het scharnier te plaatsen.

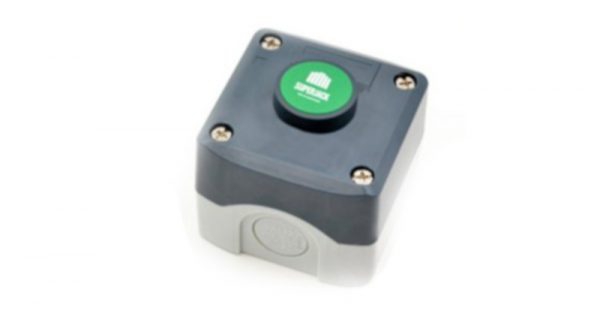

Een stevige, waterdichte wanddrukknop voor gebruik buiten. Deze opbouw schakelaar wordt bedraad aangesloten op de controlbox van uw opener.
